一，10KV高壓戶內外真空斷路器控制保護原理
1，高壓戶內外真空斷路器可以堵截閉合高壓電路負載電流，還可以在體系發生故障時，通過高壓電流互感器和繼電保護設備堵截負荷電流和短路電流，具有完善的滅弧結構和還流性能。
二，高壓戶內外真空斷路器結構剖析

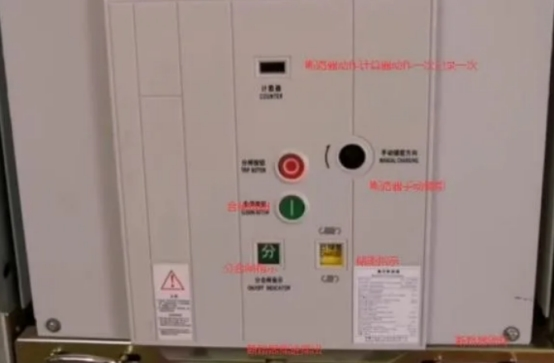

1，計數器，有記載動作次數，動作合分閘一次，記載一次
2，手動儲能，手動儲能轉軸
3，分閘按鈕，合閘按鈕，分合閘指示
4，儲能指示，閃現已儲能和未儲能

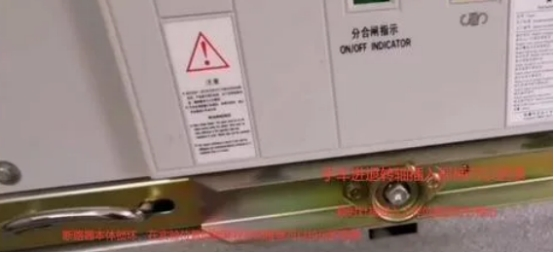

5，上圖為手車進退轉軸，刺進搖拔順時針搖入到作業方位，圖中斷路器是實驗方位，逆時針搖出，從作業方位到實驗方位，再拉出柜說到檢修方位。

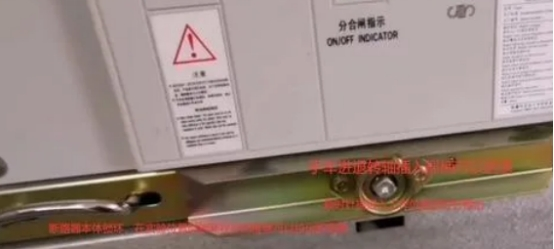

6，上圖為斷路器本體鎖環，圖中為斷路器實驗方位，從檢修方位推入實驗方位時，把兩端鎖環往中心推把鎖環翻開，推入到實驗方位時，松開鎖環鎖環就翻開鎖在實驗方位，當要從實驗方位推入到作業方位時，將兩端鎖環往中心推翻開鎖環，這時順時針搖入斷路器到作業方位。

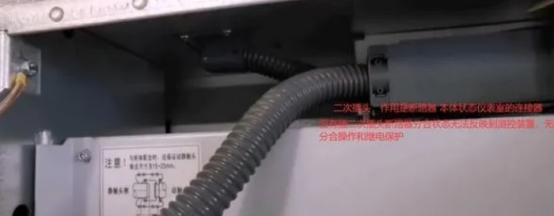

7，上圖為斷路器二次控制航空插頭，它的效果是斷路器本體情況與繼電器，外表室的聯接器件，聯接樞紐。航空插頭假設不插上的話斷路器分合閘情況是無法反映到測控設備的，測控設備指示燈就不亮，也無法運用控制面板和集控室的DCS體系對斷路器進行分合閘操作。
8，測控設備
斷路器情況閃現，和分合閘斷路器操作
三，斷路器內部結構
1，輔佐開關

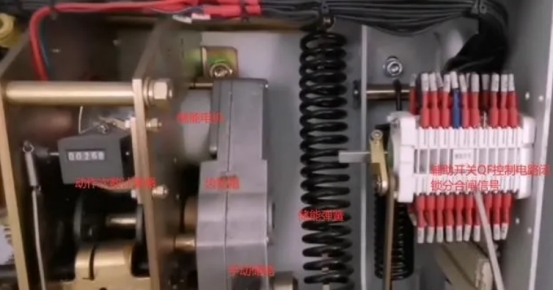

輔佐開關QF，這個斷路器控制電路的閉鎖功用，和分合閘信號功用都是通過它的切換來完結的，

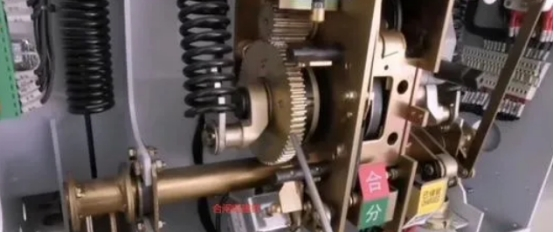

2，齒輪箱

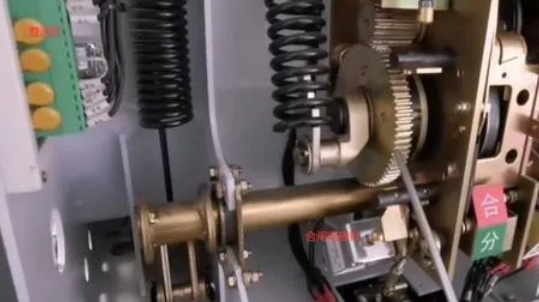

儲能電機的齒輪箱
3，儲能電機
4，儲能彈簧

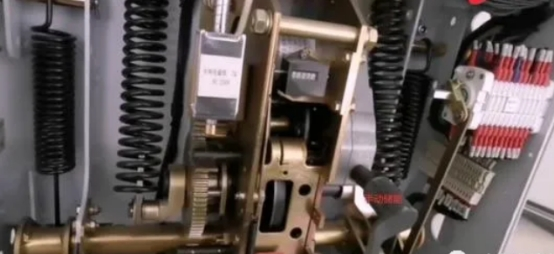

儲能彈簧效果，它便是起一個分合閘的助力效果
5，儲能指示
圖中是已儲能情況
6，分合閘指示牌
圖中處于分閘情況
7，分閘電磁鐵

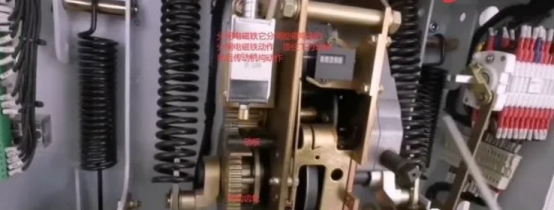

它有分閘勵磁電流時，電磁鐵就會動作，頂住下方動板，然后帶動傳動安排動作
8，合閘電磁鐵
前期斷路器合閘線圈有個很大的直流電磁鐵，勵磁電流很大，還要配一個直流接觸器，還要給它供給大容量電源給直流接觸器供電，使直流接觸器動作帶動傳動安排合閘，現在不用了，前期的合閘電磁鐵控制電流大，故障率高
現在合閘電磁鐵合閘電流很小，安全可靠
合閘電磁鐵運用儲能彈簧貯存能量，合閘時開釋貯存能量協助傳動安排合閘
9，整流板
因為儲能電機，一般都是直流永磁的電動機，假設操作電壓是交流時，通過整流板里邊有個橋堆，整流后變成直流然后給儲能電機供電，整流板不光是交流變直流這個功用，它還集成了斷路器的閉鎖回路，和防跳功用的回路，和其它輔佐控制功用的回路，都集成在這塊板上，它的功用較全
四，斷路器靜觸頭動觸頭

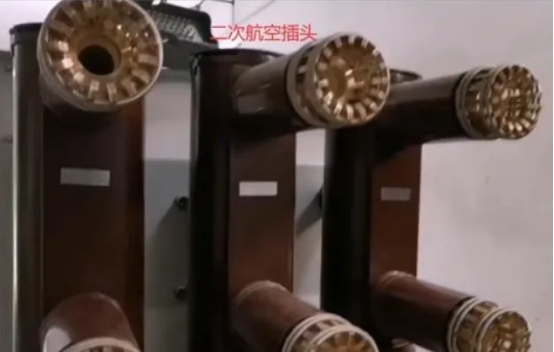

1，上面進線動觸頭ABC三相，
2，斷路器下口出線端動觸頭
3，滅弧柱

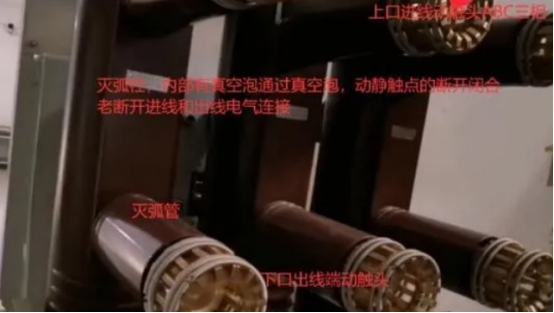

滅弧柱內部有真空泡，通過真空泡完結動態觸點分合，來分合進線和出線得電氣聯接

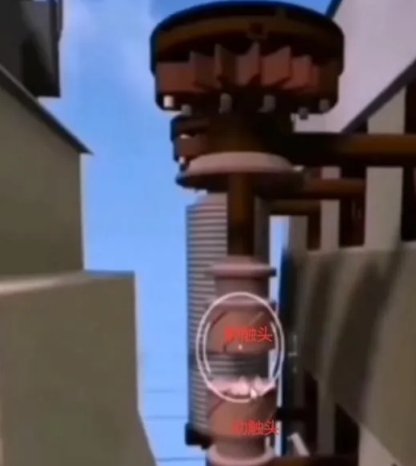

4，真空泡內部
觸頭動作時作業在真空情況下，下觸頭是動觸頭，上觸頭是靜觸頭
五，手動操作斷路器

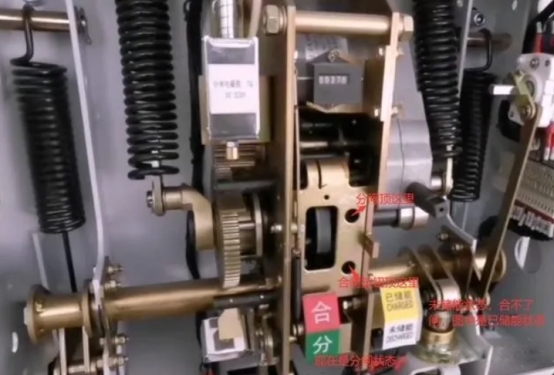

1，斷路器在分閘已儲能情況，儲能指示閃現已儲能，儲能彈簧已擺開，面板得合閘按鈕在上圖中的下孔中，假設斷路器未儲能是合不了閘的
2，按下合閘按鈕后，合閘指示牌閃現在合閘方位。儲能閃現在未儲能情況，未儲能是可以分閘的，分閘的開釋彈簧是擺開的，按下分閘按鈕，分合閘指示牌閃現已分閘，這是在未儲能情況按合閘按鈕是合不了閘的，合閘必需要儲能，
3，我們拿儲能搖拔順時針手動儲能，一貫搖到儲能開關宣布，啪嗒的動態就表示手動儲能到位，儲能指示在已儲能情況
4，斷路器二次插頭插上后，有控制電源時，它的自動儲能是通過微動開關來完結，儲能的控制和信號，它有儲能信號燈，儲能完結信號燈亮，儲能電機的起動和間斷通過斷路器微動開關來控制
六，斷路器結構組成
1，控制電路，上下動觸頭
2，絕緣柱
3，滅弧室真空泡，通過真空滅弧室來完結它的控制
4，操動安排和傳動安排
5，外殼和支撐部分
