應用于110kV變電站中的10kV高壓充氣柜時常發生SF氣體走漏，造成氣壓下降，影響開關柜電氣絕緣功能，給開關柜運轉帶來安全隱患。現針對此類產品規劃安裝中的一些問題進行剖析總結，供大家一起剖析探討，并作改善，以杜絕相似問題發生。
1故障現象及剖析
1.1故障現象

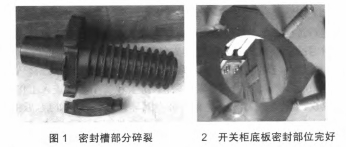

10kV高壓充氣柜運轉一段時間后，低氣壓報警發動，斷路器氣室壓力下降，經SF氣體檢漏儀檢測為穿墻套管部分漏氣，拆卸穿墻套管后發現密封槽部分碎裂，如圖1所示，開關柜底板密封部位完好，如圖2所示。
1.2故障剖析
如圖1所示，穿墻套管密封槽部分碎裂發生氣體走漏，與穿墻套管合作部分的密封面光滑無缺陷。開關柜一開始在安裝出廠后無漏氣現象，運轉一段時間，斷路器開關分合操作幾次后呈現氣體泄漏。現我們針對穿墻套管銜接結構進行剖析。
1.2.1穿墻套管上部銜接結構剖析

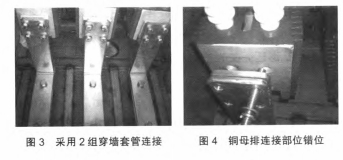

穿墻套管上部與開關柜斷路器下出線銅母排直接銜接，銅母排直接與斷路器靜觸座支架硬銜接，由于此開關柜為大電流1600A，故選用2組穿墻套管，如圖3所示。撤除銅母排后，銅母排銜接部位呈現錯位，如圖4所示。由此可見穿墻套管在銅母排銜接后存在很大的銜接應力，當開關柜斷路器分合閘時，此應力直接作用于穿墻套管上，斷路器的分合操作力全部傳遞給穿墻套管，大大增加了穿墻套管的應力變形，在必定的作用力下穿墻套管就發生了碎裂。
1.2.2穿墻套管下部銜接結構剖析

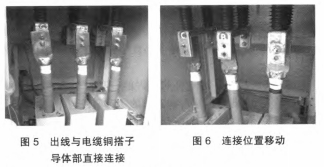

穿墻套管下部為出線，與電纜銅搭子導體部直接銜接，如圖5所示。撤除銜接螺栓后發生銜接方位移動，如圖6所示。此現象闡明電纜銅搭子與穿墻套管存在很大的銜接變形，并發生應力，在電纜通電后發生的電動力和銜接應力進一步作用于穿墻套管，使得穿墻套管發生碎裂。
1.2.3穿墻套管密封面銜接結構剖析

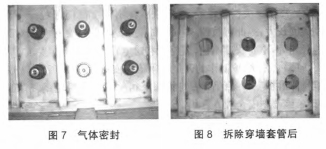

穿墻套管與開關柜通過О形密封圈與開關柜拋光面底板用螺栓壓緊固定，形成氣體密封，如圖7所示，撤除穿墻套管后如圖8所示。2個穿墻套管方位較遠，在充氣后氣室底板簡單發生變形，螺栓固定后同樣存在變形應力，長期運轉后穿墻套管存在碎裂的或許。
故障處理方法
上述均為硬銜接方法發生的應力直接作用于穿墻套管，而穿墻套管為環氧樹脂材料，是所有銜接件中最為單薄的部分，其很或許會直接因所發生的應力而發生碎裂，從面導致漏氣現象發生。針對上述存在的問題，現改善如下:
(1）穿墻套管上部與斷路器開關靜支架銜接選用軟銜接方法，一方面能夠去除銅母排硬銜接發生的應力，別的還可吸收斷路器操作時的分合閘彈跳作用力。
(2)穿墻套管下部與電纜銅搭子導體部分銜接選用軟銜接過渡，如圖9所示，能夠去除硬銜接發生的應力，一起消除電纜通電后發生的電動力，隔絕了對穿墻套管的應力作用。

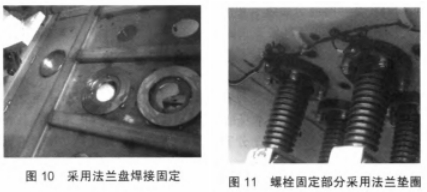

(3）穿墻套管與開關柜底板密封固定部位選用法蘭盤焊接固定安裝，如圖10所示，保證穿墻套管與開關柜底板接觸部分平坦無變形。一起螺栓固定部分選用法蘭墊圈，如圖11所示，保證了螺栓緊固力均勻作用于穿墻套管，然后消除了穿墻套管密封固定時的不均勻固定應力。
通過了解高壓充氣柜漏氣故障，查找出其是由穿墻套管碎裂引起，然后進一步剖析并從根本上處理了問題，總結了高壓充氣柜一次導體硬銜接應用于穿墻套管存在的結構問題，為今后高壓充氣柜相似結構的規劃供給了一些借鑒。
